tipo herramienta de la barra 14Pcs de tirador larga del eje del transporte de rueda del mandíbula

tamaño 14Pcs 2 que lleva el separador que lleva el tirador del retiro

Barra-tipo 2" 3" polea larga del engranaje del mandíbula del divisor

Características:

•  2 pulgadas y 3 pulgadas que llevan los separadores.
•  Caiga forjado y sometido a un tratamiento térmico.
•  Las herramientas del separador se utilizan con el tirador y las piernas de la barra para una amplia variedad de trabajos de tracción
•  La barra transversal del tirador de 5 "" con un "" 6-1/4 que fuerza el tornillo o cada uno de los separadores que llevan se puede también utilizar por separado o conjuntamente con otros tiradores o herramientas.

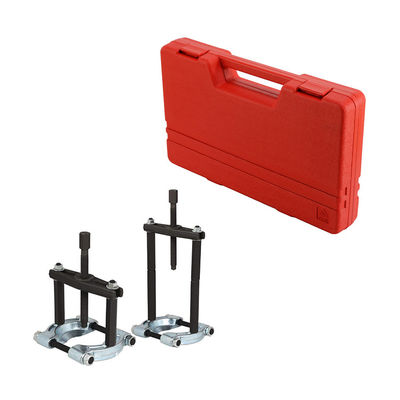

•  Caja del moldeo por insuflación de aire comprimido para el almacenamiento.

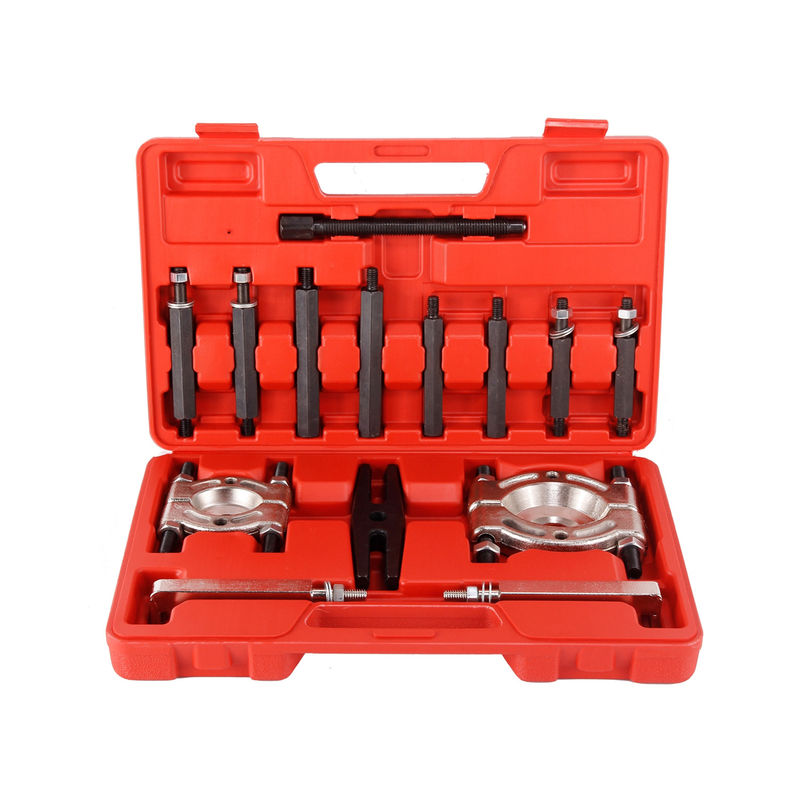

Paquete incluido (14pcs):

•  Caiga la construcción forjada

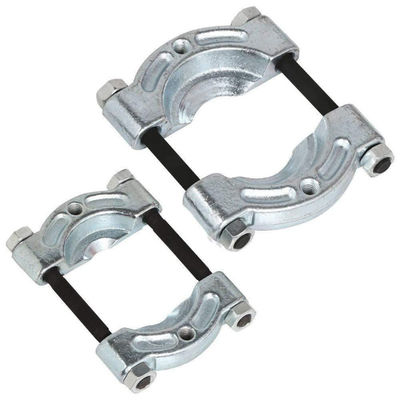

•  Dos mandíbulas del separador que llevan (divisores) - 2 "" y 3 ""
•  Piernas de la extensión: 5 "" - 4pcs
•  Piernas de la extensión: 4 "" - 4pcs
•  Adaptador de centro del yugo: 6 "" – 1pcs
•  Barra principal del tirador: 6,9" – 1pcs
•  Ganchos: 2pcs
•  Forzar los tornillos
•  Especificaciones:
•  Material: Acero, hierro, plástico
•  Tamaño total: "" 14,5 x 9,4 x 2,4 (LxWxH)
•  G.W.: 12,98 libras
•  Cantidad: 14 PCS

Manual del usuario:
Precauciones de la asamblea

• 1. Monte solamente según estas instrucciones. La asamblea incorrecta puede crear peligros.
• 2. Lleve las gafas de seguridad ANSI-aprobadas y los guantes resistentes del trabajo durante la asamblea.
• 3. Mantenga la zona de montaje limpia y bien iluminada.
• 4. Guarde a los espectadores fuera del área durante la asamblea.
• 5. No monte cuando está cansado o cuándo bajo los efectos del alcohol, de las drogas o de la medicación.

Medidas de seguridad específicas

• 1. Esté seguro que los mandíbulas del separador están fijados uniformemente entre las mitades de transporte antes de intentar separarse.
• 2. El tornillo de posicionamiento (5) se debe centrar en el eje donde los transportes se están tirando para evitar dañar el eje o el soporte del cojinete.
• 3. Avoid que pellizca o que raspa el eje que lleva cerca que coloca con seguridad (y en ángulo recto) los mandíbulas alrededor del soporte del cojinete.
• 4. Cuide al quitar el tornillo de posicionamiento del caso de evitar dañar los hilos. Alzaprime para arriba de las puntas del tornillo de posicionamiento.

Instrucciones de funcionamiento
Tracción de los transportes del eje

• 1. Seleccione el tamaño apropiado que lleva el mandíbula del separador (2 o 14) para el tamaño que lleva (2,2" ~ 3" o 2") siendo quitado del eje.
• 2. Afloje las nueces del mandíbula del separador (3) suficientemente para permitir que los mandíbulas cojan detrás del soporte del cojinete.
• 3. Usando una llave (no incluyó), comience a apretar uniformemente las nueces hasta que los mandíbulas se fijen con seguridad detrás del soporte del cojinete.

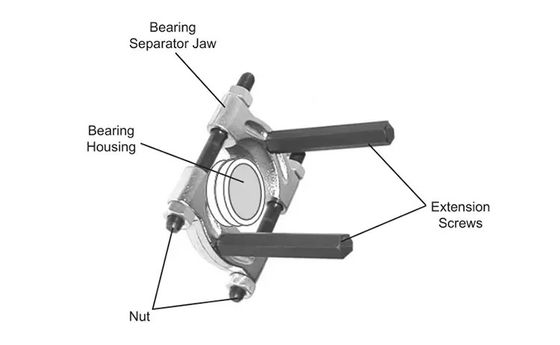

• 4. Tornillo en ambos tornillos de la extensión de la misma longitud (4/12 o 6/9) en el separador que lleva

Mandíbulas como se muestra abajo.
NOTA: No utilice los tornillos de la extensión de diversas longitudes.

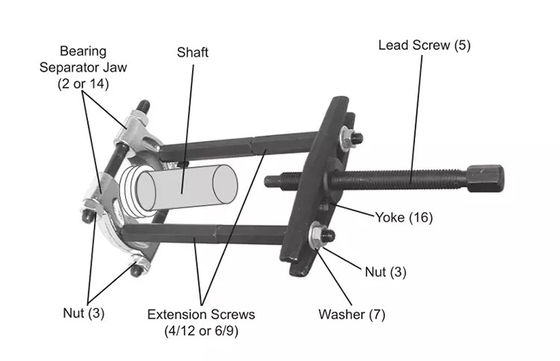

• 5. Coloque el yugo de 6 pulgadas (16) sobre los tornillos de la extensión y asegúrelo firmemente con las lavadoras (7) y las nueces (3).
• 6. El tornillo el tornillo de posicionamiento (5) en el yugo hasta que toque el centro del eje donde se montan los transportes.
• 7. Usando una llave, dé vuelta al tornillo de posicionamiento a la derecha hasta el soporte del cojinete comienza a moverse del eje.
• 8. ¿Torneado Continue? el tornillo de posicionamiento hasta que el soporte del cojinete esté del eje.
• 9. Quite el tornillo de posicionamiento dándole vuelta a la izquierda.
• 10. Quite el soporte del cojinete.
