Vicio de máquina del eslabón giratorio | Vicio de banco con la tabla giratoria de la cima universal

Tipos de vicio de banco con vicio de máquina giratorio del eslabón giratorio de banco de la tabla de la cima universal resistente de la base del eslabón giratorio vice



Un vicio es parte del equipo de base de un banco de trabajo perfectamente equipado. Este vicio resistente es ideal para el uso pesado debido a su dureza y cuerpo estable.

Con este vicio resistente todo se sostiene firmemente y en la posición correcta. Esto es asegurada por el mandíbula de fijación con abrazadera delantero, el mandíbula de fijación con abrazadera fijo y la manivela del eje. El objeto se afianza con abrazadera entre los dos mandíbulas de fijación con abrazadera. El mandíbula de fijación con abrazadera fijo se monta en el cuerpo bajo y no se puede cambiar en la posición. El mandíbula delantero se sienta en un carril de guía y se puede mover hacia adelante y hacia atrás.

El vicio tiene una anchura del mandíbula de fijación con abrazadera de 100 milímetros (4") y tiene un hilo trapezoidal. El eje se puede abrir y cerrar confiablemente con el hilo y la nuez del eje. Este procedimiento permite que la anchura de fijación con abrazadera de los mandíbulas de fijación con abrazadera sea adaptada individualmente al tamaño de los objetos.

El diseño del vicio permite que sea atado al banco de trabajo de modo que el mandíbula posterior cuelgue sobre el banco de trabajo. Esto es importante si se van los objetos largos tales como tubos a ser afianzados con abrazadera verticalmente. Además de la función de fijación con abrazadera, este vicio tiene un yunque de 100 milímetros (4"). El trabajo adicional tal como martilleo o granulación se puede hacer aquí.

Característica:

Especificaciones

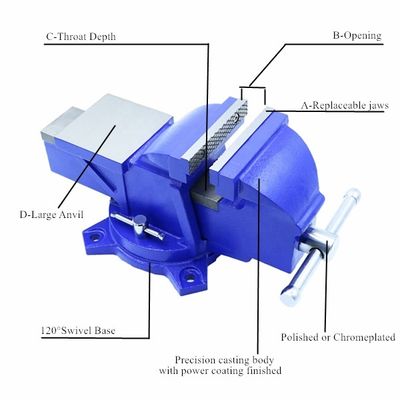

Modelo no.	Tamaño	(Milímetros)	B (milímetro)	C (milímetro)	D (milímetro)	QTY. /CTN	G.W./N.W. (KILOGRAMOS)	PAQUETE /CTN (CM)
YD74-001	3" (75m m)	75	75	46	65 x 66	6	38/36	56 x 42 x 16
YD74-002	4" (100m m)	100	100	61	86 x 85	4	47/45	71 x 35 x 19
YD74-003	5" (125m m)	125	125	72	109 x 105	1	21/20	45 x 20 X.25
YD74-004	6" (150m m)	150	150	84	128 x 125	1	31 x 29,5	52 x 22 x 27
YD74-005	8" (200m m)	200	200	102	150 x 150	1	48 x 46	60 X.25 x 30
YD74-006	10" (250m m)	250	225	107	160 x 160	1	60 x 54	71 x 33 x 39
