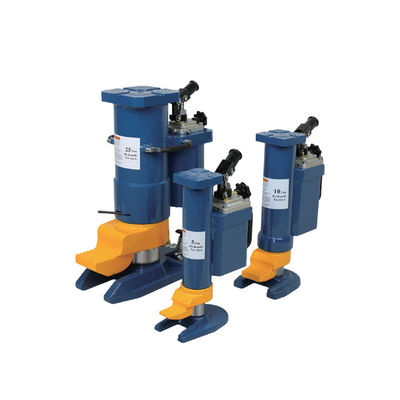

Gatos de punta industriales (5-25T): Rotación de 360° para elevación de ferrocarriles/maquinaria
Especificaciones del producto
Información básica de la serie y configuraciones comunes principales
| Parámetros comunes |
Descripción específica |
| Tipo de producto |

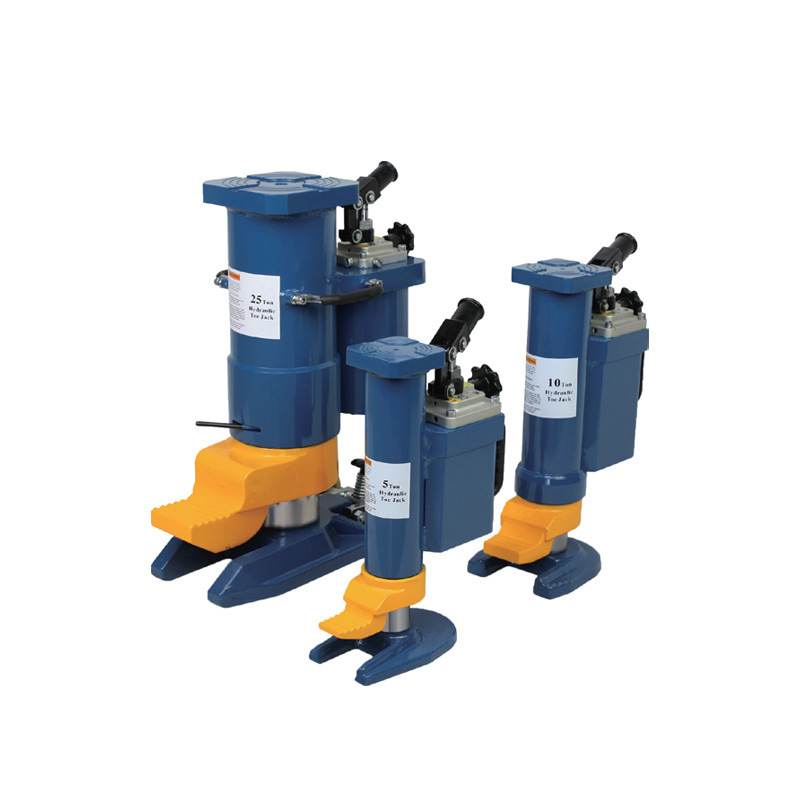

Gatos de punta industriales, que cubren tres especificaciones de carga nominal (5T/10T/25T). Diseñados especialmente para levantar equipos ferroviarios, maquinaria pesada y electrodomésticos grandes de servicio pesado, sirve principalmente para escenarios industriales como estaciones de mantenimiento ferroviario, fábricas de maquinaria pesada, grandes talleres y almacenes logísticos. |
| Configuraciones comunes principales |
- Estructura de pistón invertido estable: Adopta un diseño de pistón invertido, que distribuye la fuerza de manera más uniforme en el pistón durante la elevación de cargas pesadas, con una deflexión del marco ≤0.1 mm

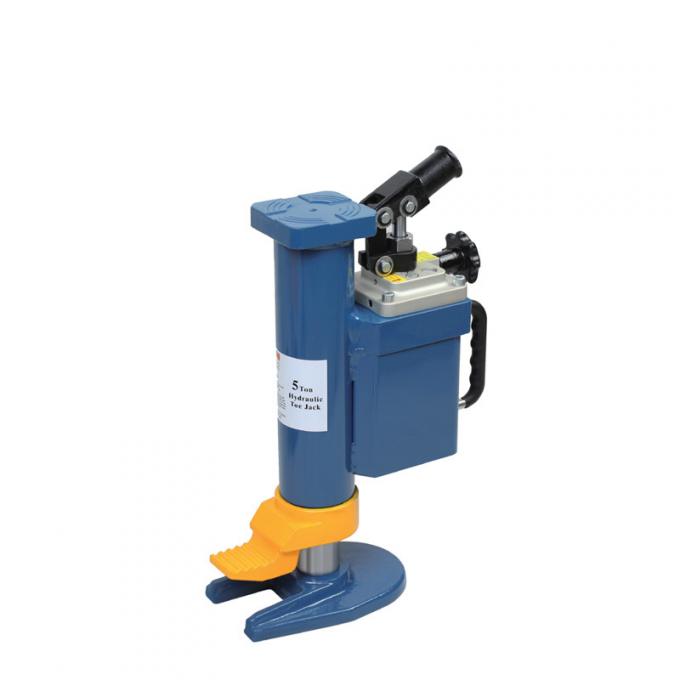

- Carcasa giratoria de 360°: La carcasa puede girar libremente 360°, lo que permite ajustar el ángulo de elevación sin mover el equipo
- Dispositivo de descenso controlado: Estructura de estrangulamiento hidráulico incorporada, que puede controlar con precisión la velocidad de descenso del pistón (mínimo 5 mm/s)
- Válvula de seguridad de protección contra sobrecarga: Cumple con las normas ANSI/ASME PALD 2009, cortando automáticamente el circuito de aceite cuando se excede el 10% de la carga nominal
- Palanca de bomba extraíble: La palanca de la bomba adopta un diseño enchufable, que es fácil de almacenar y transportar después del desmontaje
|
Comparación de parámetros clave de cada modelo
| Modelo |
Capacidad nominal |
Rango de elevación de la punta (MM) |
Rango de elevación de la cabeza (MM) |
Fuerza máxima de la palanca (KG) |
P.N./P.B. (KG) |
Escenarios principales adaptables |
| YD21-011 |
5T |
25-230 |
368-573 |
38 |
25/26 |
Mantenimiento de equipos ferroviarios ligeros, posicionamiento de máquinas-herramientas pequeñas y pesadas |
| YD21-012 |
10T |
30-260 |
420-650 |
40 |
35/36 |
Ajuste de desvíos ferroviarios medianos, instalación de motores industriales de clase 10T |
| YD21-013 |
25T |
58-273 |
505-720 |
40 |
102/119 |
Reubicación de máquinas-herramientas pesadas, elevación de componentes de puentes ferroviarios de clase 25T |
Detalles del producto
La serie de gatos de punta industriales YD21-011 a YD21-013 es un equipo profesional desarrollado para abordar los puntos débiles de "elevación inestable, posicionamiento difícil y descenso incontrolable en escenarios industriales de carga pesada".
Pistón invertido + rotación de 360°, dos avances en carga pesada y flexibilidad
- Estructura de pistón invertido: Transfiere el punto de fuerza a la parte reforzada del marco. Combinado con un cuerpo principal de acero laminado en frío de 12 mm de espesor (resistencia a la tracción ≥950 MPa)
- Carcasa giratoria de 360°: Permite el ajuste de la dirección de elevación sin mover todo el equipo
Descenso controlado + protección contra sobrecarga, doble garantía de seguridad y precisión
- Control de velocidad de estrangulamiento hidráulico: Puede controlar con precisión la velocidad de descenso del pistón ajustando la válvula de alivio de presión
- Doble protección de seguridad: La válvula de seguridad contra sobrecarga y la palanca de bomba de alta resistencia garantizan un funcionamiento seguro
Amplio rango de elevación + ligero, doble optimización de la adaptación y el funcionamiento
- Elevación de rango completo de 25-720 mm: Cubre múltiples escenarios, desde la adaptación de baja altura libre hasta el soporte de gran altura
- Diseño ligero: El modelo de 5T tiene un peso neto de solo 25 kg, lo que reduce los costos de manipulación del equipo
Escenarios de aplicación
Mantenimiento de equipos ferroviarios ligeros en estaciones de mantenimiento ferroviario (YD21-011)
Requisito del escenario: Mantener componentes de vías férreas de 5T (espacio libre inferior de la vía 23 mm), lo que requiere elevación de baja altura libre y posicionamiento preciso
Resultado: La adaptación de baja altura libre elimina la necesidad de dañar la base de la vía, y la rotación de 360° simplifica el posicionamiento
Instalación de máquinas-herramientas de clase 10T en fábricas de maquinaria pesada (YD21-012)
Requisito del escenario: Instalar un torno CNC de 12T (espacio libre de la base 28 mm), lo que requiere una capacidad de carga de más de 10T y soporte de gran altura
Resultado: La capacidad de carga pesada y el descenso controlado garantizan la precisión de la instalación
Preguntas frecuentes
P1: ¿Puede el YD21-011 (capacidad de carga de 5T) levantar un equipo ferroviario de 5,2T?
A1: Se activará la protección contra sobrecarga y no se recomienda la elevación. La capacidad de carga nominal del YD21-011 es de 5T, con un umbral de protección contra sobrecarga de 5,5T.
P2: Durante el uso, la carcasa giratoria de 360° se atasca y no puede ajustar el ángulo de forma flexible. ¿Cuál es la razón?
A2: En su mayor parte, es causado por bloqueo de impurezas entre la carcasa y la base, lubricación insuficiente u óxido en el cojinete giratorio.
