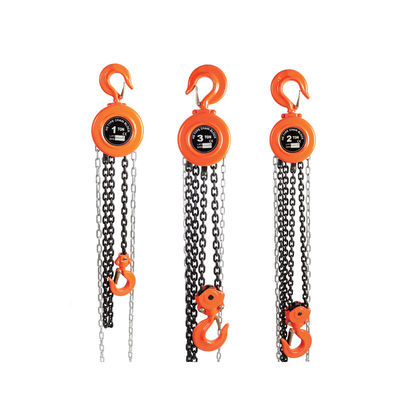

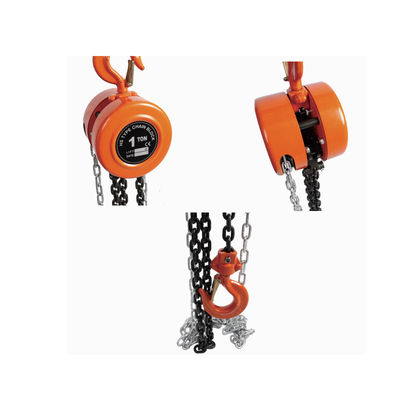

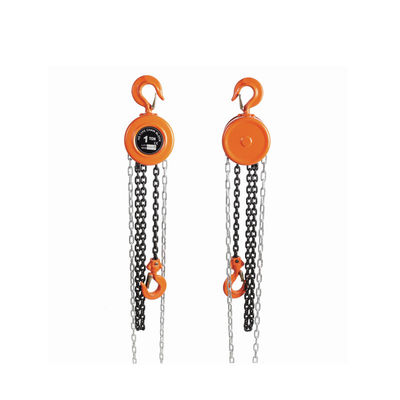

Polipasto de cadena HSZ: Carga de 0.5-20T, Elevación de 2.5-3m para taller/construcción/rescate
Especificaciones del producto
Tabla resumen de parámetros principales
| Modelo |
Capacidad (T) |
Altura de elevación (m) |
Carga de prueba (T) |
Espacio libre mínimo (gancho a gancho, mm) |
Tirón de cadena (carga completa, N) |
Número de líneas de cadena de carga |
Especificación de la cadena (mm) |
Peso neto (kg) |
Peso bruto (kg) |
Medida del embalaje (L×A×H, cm) |
Tamaño de la caja de cadena (cm) |
| YD30-013-0.5T |
0.5 |
2.5 |
0.75 |
255 |
221 |
1 |
6 |
8 |
10 |
28×21×17 |
1.7 |
| YD30-013-1T |
1 |
2.5 |
1.5 |
306 |
304 |
1 |
6 |
10 |
13 |
30×24×18 |
1.7 |
| YD30-013-1.5T |
1.5 |
2.5 |
2.25 |
368 |
343 |
1 |
8 |
16 |
20 |
34×29×20 |
23 |
| YD30-013-2T |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
33×25×19 |
25 |
| YD30-013-3T |
3 |
3 |
4.5 |
486 |
343 |
2 |
8 |
24 |
28 |
33×29×20 |
3.7 |
| YD30-013-5T |
5 |
3 |
7.5 |
616 |
383 |
2 |
10 |
36 |
45 |
45×35×24 |
5.3 |
| YD30-013-10T |
10 |
3 |
12.5 |
700 |
392 |
4 |
10 |
68 |
83 |
62×50×28 |
9.7 |
| YD30-013-20T |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
70×45×75 |
19.4 |
Parámetros básicos generales
| Categoría de parámetro |
Descripción específica |
| Posicionamiento del producto |
Diseñado para escenarios de elevación de cargas pesadas en altura sin necesidad de energía, sirviendo a campos como el mantenimiento de equipos de talleres de fábrica, la elevación de materiales de construcción, la manipulación de carga en almacenes y el rescate al aire libre. 8 modelos cubren un rango de carga de 0.5T-20T, equilibrando la portabilidad ligera y la capacidad de carga de grado industrial. |
| Características principales |
- Funcionamiento sin energía: No se requiere fuente de alimentación externa; tire manualmente de la cadena de mano para levantar, adecuado para escenarios sin energía.
- Servicio de personalización: Admite la personalización OEM y los ajustes de funciones personalizadas.
- Estándares internacionales: Cumple con los estándares de seguridad internacionales, con todos los modelos que pasan las pruebas de sobrecarga (1.5 veces la carga nominal).
|
| Estructura y material |
- Sistema de cadena: Cadena de aleación de alta resistencia de grado 80 con superficie galvanizada en caliente para la prevención de la oxidación.
- Mecanismo de transmisión: Diseño de doble rodamiento con juego de engranajes de precisión, eficiencia de transmisión ≥90%.
- Sistema de frenado: Freno de trinquete incorporado con par de frenado ≥3 veces el par nominal de carga.
- Conjunto de gancho: Ganchos de acero forjado 40Cr con pestillos de seguridad de reajuste automático.
|
Detalles del producto
Centrado en seguridad de carga pesada + durabilidad que ahorra mano de obra + universalidad sin energía, la serie YD30-013 HSZ Type Chain Block está optimizada para escenarios de elevación de cargas pesadas sin energía.
Doble rodamiento + Cadena de alta resistencia, Elevación sin esfuerzo de cargas pesadas
Transmisión de doble rodamiento, Excelente eficiencia y durabilidad
- Efecto significativo de ahorro de mano de obra: Resistencia de transmisión reducida en un 30%, eficiencia de elevación aumentada en un 25%.
- Menos desgaste: Los rodamientos distribuyen uniformemente la fuerza radial, reduciendo el desgaste en un 40% y extendiendo la vida útil a 1.5 veces la de los productos ordinarios.
Cadena de aleación de grado 80, resistente, a prueba de óxido y sin atascos
- Fuerte capacidad de carga: Resistencia a la rotura mucho mayor que las cadenas ordinarias.
- Excelente resistencia a la oxidación: Doble tratamiento antioxidante de galvanizado en caliente + pasivación.
- Engranaje suave: Precisión del paso de la cadena ≤0.1 mm para una coincidencia precisa de la rueda dentada.
Múltiples protecciones de seguridad, sin riesgos en operaciones de carga pesada
Freno "Lock-on-Release", Protección anticaída más confiable
- El freno se bloquea instantáneamente cuando se suelta la cadena de mano, evitando que los objetos pesados caigan.
- El sistema de frenado pasa 1,000 pruebas de arranque-parada de carga pesada sin deterioro del rendimiento.
Gancho anti-desprendimiento + Estructura compacta, seguro y portátil
- Gancho anti-desprendimiento: Pestillos de seguridad de reajuste automático con ángulo de apertura ≤60°.
- Diseño ligero: El modelo de 0.5T pesa solo 8 kg; el modelo de 20T presenta un diseño modular dividido para facilitar el transporte.
Escenarios de aplicación
Mantenimiento de equipos de taller de fábrica (Escenario principal: Modelos 0.5T-5T)
Requisito del escenario: Levantar un husillo de máquina de 5T fuera de la cavidad del equipo (2.5 m de altura) durante un corte de energía en un espacio de trabajo estrecho.
Resultado: Reduce a los operadores en un 70%, acorta el tiempo de elevación de 1 hora a 20 minutos.
Elevación de materiales de construcción (Escenario 2: Modelos 3T-10T)
Requisito del escenario: Izar un paquete de acero de 8T a una plataforma de 10 m de altura en un sitio de construcción sin energía.
Resultado: Reduce el costo de elevación en un 80%, trabaja continuamente durante 1 mes en entornos polvorientos.
Manipulación de carga en almacenes y rescate al aire libre (Escenario 3: Modelos 0.5T-20T)
Requisito del escenario: Mover un estante de 15T en el almacén; levantar un vehículo de 5T en un rescate al aire libre.
Resultado: Aumenta la eficiencia del almacén en un 80%; completa el rescate del vehículo en 30 minutos sin energía.
Preguntas frecuentes
P1: ¿Cómo elegir el modelo correcto según las necesidades reales?
A1: Elija según la carga, la altura y el escenario:
- Seleccione el modelo con una carga nominal un 20% superior a la carga real
- Los modelos 0.5T-1.5T tienen una elevación de 2.5 m; 2T-20T tienen una elevación de 3 m
- Priorice los modelos de cadena galvanizada para uso en exteriores
P2: La cadena se atasca durante la elevación. ¿Es esto una falla? ¿Cómo resolverlo?
A2: Por lo general, problema de operación o mantenimiento:
- Para el enredo de la cadena: Tire de la cadena de mano lentamente en la dirección inversa
- Para lubricación insuficiente: Agregue grasa a base de litio (Modelo Li-2)
P3: Después del uso a largo plazo, el efecto de frenado disminuye. ¿Cómo ajustarlo?
A3: Ajuste el espacio libre del freno:
- Afloje la tuerca de fijación del resorte del freno
- Gire el perno de ajuste en el sentido de las agujas del reloj (1/4 de vuelta cada vez)
- Reemplace la zapata del freno si el desgaste ≥1 mm
P4: Cuando se usa al aire libre a bajas temperaturas (-25℃), ¿la cadena se volverá quebradiza y el freno fallará?
A4: No, con las preparaciones adecuadas:
- Las cadenas de aleación de grado 80 mantienen la tenacidad a -25℃
- La grasa del freno es de tipo para bajas temperaturas resistente a -30℃
- Precaliente los componentes tirando de la cadena de mano vacía de 10 a 15 veces
