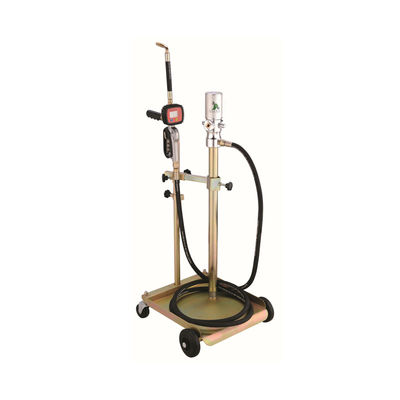

YD51-012A Dispensador de aceite de tranvía: 18L/min, con una precisión del ±0,5%, para talleres/fábricas/granjas
Especificaciones del producto
Resumen del parámetro básico
| Categoría de componentes |
Especificación específica |
| Modelo |
YD51-012A (Kit de dispensador de aceite 3:1 montado en carril, ideal para dispensar aceite móvil en talleres, garajes e instalaciones industriales) |
| Tipo de producto |
Kit integrado: bomba de aceite con aire + carrito modular + manguera de distribución + medidor digital |
| Bomba de aceite accionada por aire |
- Relación de compresión:3:1 (permite una transferencia eficiente de aceites de viscosidad media)
- Las conexiones:La entrada de aire (F1/4"G), la salida de aceite (M1/2"G)
- Indicadores de presión:Presión de funcionamiento (8 bar), presión máxima de caudal (24 bar)
- El rendimiento:Consumo de aire (100 L/min), capacidad relativa (18 L/min), diámetro del tubo de succión (42 mm)
- Aceites adecuados:Aceite de motor, aceite sintético, aceite hidráulico, aceite de engranaje (hasta viscosidad SAE130)
|
| Trolley modular |
- Capacidad:Compatibilidad con tambores de 20 a 60 kg (adapta a diferentes formas y tamaños de contenedores)
- Movilidad:2 ruedas fijas + 2 carretes (facil maniobra en el piso del taller)
- Características:Apoyo de la bomba + dispositivo de sujeción del tambor (asegura los tambores/bombas durante el movimiento)
- Terminado:Revestida con zinc (antióxido, adecuada para entornos húmedos de talleres)
|
| Envases de agua |
- Duración:4 m (suporta la distribución a larga distancia sin reposicionar el carrito)
- Identificador (diámetro interno):1/2" (garantiza el flujo de aceite sin obstrucciones)
- El material:SAE 10R2AT (resistente al aceite, resistente al desgaste, duradero para uso pesado)
- Presión de trabajo:138 bar (maneja el flujo de aceite de alta presión)
- Las conexiones:Entrada/salida (1/2") (compatible con la bomba y el medidor)
|
| Medidor digital |
- Rango de flujo:1-25 L/min (cumple con la capacidad de 18 L/min de la bomba)
- Precisión:± 0,5% (garantiza una medición precisa del aceite para la facturación o el seguimiento del inventario)
- Indicadores de presión:Presión mínima de trabajo (5 bar), presión máxima de trabajo (100 bar)
- Temperatura de trabajo:-20 °C ~ +60 °C (adapta para garajes fríos o espacios industriales cálidos)
- El hilo de entrada de aceite:1/2 Bsp/NPSM (compatible con la salida de la manguera)
|
Resultados de las pruebas de rendimiento
| Punto de ensayo |
Condición de ensayo |
Resultado del ensayo |
| La exactitud de la distribución |
Utilice el medidor digital para dispensar 10L, 20L y 25L de aceite de engranaje SAE100 |
Volúmenes medidos: 10,02L, 20,01L, 25,03L - todos dentro del rango de precisión de ±0,5% |
| Movilidad y estabilidad |
Mover el carrito (con un tambor de 60 kg) a través de pisos irregulares del taller (distancia de 50 m) |
El carrito maniobra sin problemas a través de los rodillos; las ruedas fijas mantienen la estabilidad; el tambor permanece fijado por un dispositivo de sujeción |
| Resistencia a la presión |
Operar la bomba a presión de caudal máxima (24 Bar) durante 2 horas con aceite hidráulico |
La manguera (SAE 10R2AT) no muestra hinchazón ni fugas; la bomba mantiene un flujo constante de 18 L/Min. |
| Adaptabilidad a la temperatura |
Prueba del medidor digital y de la manguera a -20°C (almacenamiento en frío) y a +60°C (taller con calefacción) |
El medidor mantiene la precisión; la manguera permanece flexible (sin fragilidad a baja temperatura o ablandamiento a alta temperatura) |
Detalles del producto
El kit de dispensador de aceite YD51-012A montado en un carrito 3: 1 resuelve los desafíos clave de la distribución de aceite móvil: "movilidad limitada, medición imprecisa y configuración engorrosa".diseño integrado 4 en 1 + alta precisión + movilidad robustacomo puntos fuertes fundamentales, redefine la eficiencia para el taller y la transferencia de aceite industrial:
Diseño integrado de 4 en 1: conveniencia y ahorro de espacio
- Solución todo en uno:Combina bomba de aire, carrito modular, manguera de 4 metros y medidor digital en un solo kit, no hay necesidad de comprar o ensamblar componentes separados.Esto ahorra un 30% de tiempo de instalación y elimina los problemas de compatibilidad entre las partes.
- Trolley con eficiencia en el espacio:El carrito zincado contiene tanto el tambor como la bomba, reduciendo el espacio de almacenamiento en un 50% en comparación con las bombas y tambores independientes.
Distribución precisa y rendimiento potente
- ± 0,5% de exactitud del medidor digital:Permite una medición precisa del aceite para tareas como la facturación del cliente (por ejemplo, talleres de reparación de automóviles) o el seguimiento del inventario (por ejemplo, instalaciones industriales).este medidor garantiza que no se dispone de más o de menos.
- 31 Bomba de relación de compresión:Proporciona un caudal de 18 L/min y una presión máxima de 24 Bar, manejando fácilmente aceites de viscosidad media (hasta SAE130) El tubo de succión de 42 mm llega a los fondos del tambor,reducir al mínimo el aceite residual (≤1L por tambor de 60 kg) y reducir los residuos.
Movilidad robusta y durabilidad
- Trolley de trabajo pesado:La capacidad de 20-60Kg, acabado zincado y diseño de 4 ruedas (2 fijas + 2 ruedas) hacen que sea fácil moverse a través de talleres, incluso con un tambor de 60Kg completo.El dispositivo de sujeción del tambor evita derrames durante el transporte, un elemento de seguridad crítico.
- Las condiciones de ensamblaje de los materiales de ensamblaje deberán ser las siguientes:La manguera SAE 10R2AT resiste la degradación del aceite y el desgaste físico, con una presión de trabajo de 138 Bar que supera a las mangueras de caucho estándar (típica 80 Bar).Permanece flexible en temperaturas extremas (-20 °C ~ +60 °C), garantizando el uso durante todo el año.
Escenarios de aplicación
Taller de reparación de automóviles Servicios de cambio de aceite
Requisito para el escenario:Un taller de reparación de automóviles da servicio a 30 automóviles al día (cada uno necesita 4-5L de aceite de motor) y utiliza tambores de 60 kg. El taller necesita un dispensador móvil y preciso para reducir el tiempo de trabajo.
Proceso de operación:
- Configuración: fije un tambor de aceite de 60 kg al carrito a través del dispositivo de sujeción; conecte la entrada de aire F1/4"G de la bomba al compresor de aire de la tienda; conecte la manguera de 4 metros y el medidor digital
- Distribución: Utilice el medidor para establecer el volumen requerido (por ejemplo, 4L para un sedán); la bomba entrega aceite a 18 L/Min-4L dispensado en ~ 13 segundos
- Movilidad: Mover el carrito entre las bahías de reparación (distancia de 50 m) para dar servicio a varios automóviles sin reposicionar el tambor
- Precisión: El medidor registra cada entrega, simplificando los controles de inventario al final del día
Efecto:El diseño móvil ahorra mano de obra; el medidor preciso reduce el desperdicio de aceite; el flujo de 18 L/Min satisface la alta demanda diaria.
Mantenimiento de maquinaria industrial
Requisito para el escenario:Una planta de fabricación mantiene 15 máquinas hidráulicas (cada una necesita 20 litros de aceite hidráulico al mes) y almacena el aceite en barriles de 60 kg.Dispensador resistente a la presión para aceite de alta viscosidad.
Proceso de operación:
- Configuración: Montar la bomba en el soporte del carrito; conectar a la fuente de aire de la planta (8 Bar); conectar la manguera a la entrada de aceite de la máquina
- Distribución: Operar la bomba a una presión máxima de 24 Bar para transferir 20L de aceite hidráulico (SAE120) en ~ 67 segundos; el medidor asegura que no haya sobreposición
- Durabilidad: El acabado zincado del carrito resiste el polvo de fábrica; la manguera (SAE 10R2AT) soporta una presión de 24 Bar sin fugas
- Eficiencia: Un técnico puede mantener las 15 máquinas en 2,5 horas, la mitad del tiempo de la distribución manual
Efecto:El rendimiento de alta presión se ajusta a las necesidades de aceite hidráulico; la construcción duradera soporta las condiciones de fábrica.
Servicio de equipos agrícolas (en el lugar)
Requisito para el escenario:Un equipo de servicio agrícola mantiene 10 tractores (cada uno necesita 15 litros de aceite de engranaje) en el sitio.
Proceso de operación:
- Configuración: Cargar el carrito (con un tambor de 60 kg) en un camión de servicio; en la granja, colocar el carrito cerca de los tractores
- Distribución: Utilice el medidor digital para distribuir 15L de aceite de engranaje (SAE130) por tractor en ~ 50 segundos; la manguera de 4m alcanza los tanques de aceite del tractor sin mover el carrito
- Adaptabilidad a la temperatura: el medidor mantiene la precisión a -5 °C; la manguera permanece flexible para una fácil manipulación
- Portabilidad: El tamaño compacto del tranvía cabe en el camión; los rodillos trabajan en caminos de tierra de grava
Efecto:La movilidad en el terreno satisface las necesidades de la explotación; la resistencia a la temperatura se adapta a las condiciones exteriores.
Preguntas frecuentes
P1: El medidor digital muestra un mensaje de error durante el uso.
R1: Los mensajes de error suelen deberse a problemas de presión o conexión.
- Verificar la presión de trabajo:Asegúrese de que la bomba proporciona al menos 5 Bar (mínimo para el medidor) - baja presión desencadena "baja presión" errores
- Inspeccionar el hilo de entrada:Apretar el hilo de entrada de aceite 1/2 Bsp / NPSM (conexiones sueltas causan huecos de aire y mensajes de "ERROR de flujo")
- Reinicie el medidor:Apague y encienda el medidor para eliminar los fallos temporales.
P2: ¿Puede el carrito manejar tambores más pesados que 60 kg (por ejemplo, 80 kg)?
R2: No. La capacidad máxima del carrito es de 60Kg - exceder este límite causará:
- Daño en el tranvía:Los rodillos o ruedas fijas pueden doblarse o romperse bajo exceso de peso
- Riesgos para la seguridad:El dispositivo de sujeción del tambor no puede sujetar los tambores pesados, lo que conduce a posibles derrames o caídas del tambor
- Movilidad reducida:El carrito será difícil de maniobrar, incluso en superficies planas. Para tambores de 80Kg, use un carrito de trabajo pesado (con una capacidad de ≥ 100Kg) y verifique la compatibilidad con la bomba YD51-012A por separado
P3: La manguera se vuelve rígida en climas fríos (-20°C). ¿Cómo mantenerla flexible?
A3: Para mantener la flexibilidad de la manguera a bajas temperaturas:
- Precalentar la manguera:Antes de usar, envuelva la manguera en una manta calentada (establecida a 10-15 °C) durante 10 minutos, lo que suaviza el material SAE 10R2AT
- Evita el Kinking:Almacene la manguera enrollada (no doblada) cuando no esté en uso - las torceduras debilitan el material y aumentan la fragilidad
- Utilice el aditivo de aceite de baja temperatura:Mezcle una pequeña cantidad de reducidor de viscosidad del aceite (compatible con su tipo de aceite) para reducir el punto de congelación del aceite, reduciendo la tensión en la manguera
P4: ¿Cómo limpiar la bomba y el medidor para evitar la contaminación cruzada al cambiar los tipos de aceite?
A4: La contaminación cruzada se evita mediante una limpieza exhaustiva:
- Enjuague la bomba:Ejecutar 5-10L del nuevo tipo de aceite a través de la bomba para eliminar el aceite viejo residual
- Limpie la manguera:Desconectar la manguera y enjuagarla con el aceite nuevo (o con un disolvente compatible, por ejemplo, licor mineral para aceites a base de petróleo)
- Calibra el medidor:Después de limpiar, probar el medidor con 10L del aceite nuevo para asegurar la precisión
- Limpie las partes externas:Nunca cambie de aceite incompatible (por ejemplo, aceite mineral a aceite sintético) sin haberlo limpiado completamente.
